Hej! Jako dostawca modułów RGB 4LED, często pytam o to, jak sprawdzić, czy te moduły działają poprawnie. To kluczowy krok, niezależnie od tego, czy jesteś entuzjastą DIY, tworząc fajny projekt oświetlenia, czy profesjonalistą w branży oświetleniowej. Na tym blogu przeprowadzę cię przez ten proces, dzieląc się po drodze kilka wskazówek i wskazówek.
Zrozumienie modułów RGB 4LED
Zanim przejdziemy do procesu testowania, szybko zrozummy, jakie są moduły RGB 4LED. Moduły te są w zasadzie kolekcją czterech diod emitujących światło (diody LED), które mogą wytwarzać szeroką gamę kolorów poprzez mieszanie światła czerwonego (R), zielonego (G) i niebieskiego (B). Są bardzo wszechstronne i mogą być używane w różnych aplikacjach, takich jak oświetlenie sceniczne, oświetlenie dekoracyjne, a nawet w niektórych wysokich gadżetach technologicznych.
Narzędzia, których potrzebujesz
Aby przetestować moduły RGB 4LED, potrzebujesz kilku podstawowych narzędzi:
- Zasilacz: Upewnij się, że spełnia wymagania napięcia modułu. Większość modułów RGB 4LED działa dobrze z zasilaczem 5 V lub 12 V.
- Multimetr: To poręczne narzędzie pomoże Ci zmierzyć napięcie, prąd i opór. Niezbędne jest sprawdzenie, czy sygnały elektryczne prawidłowo płyną.
- Przewody zworki: Służą one do podłączenia modułu z zasilaczem i multimetrem.
Kontrola wzrokowa
Pierwszym krokiem w testowaniu jest prosta kontrola wizualna. Przyjrzyj się uważnie modułu, aby uzyskać oczywiste oznaki uszkodzeń, takie jak zepsute diody LED, luźne przewody lub spalone komponenty. Jeśli zauważysz którykolwiek z tych problemów, prawdopodobnie moduł jest wadliwy i może wymagać wymiany.
Zasilanie modułu
Po dokonaniu kontroli wizualnej nadszedł czas, aby zasilić moduł. Podłącz zasilanie do modułu za pomocą przewodów skoczków. Upewnij się, że poprawnie podłączysz terminale dodatnie (+) i ujemne (-). Jeśli nie masz pewności, zapoznaj się z arkuszem danych modułu.
Po podłączeniu zasilania włącz go. Jeśli moduł działa poprawnie, diody LED powinny się rozświetlić. Jednak na tym etapie mogą po prostu rozświetlić domyślny kolor, zwykle biały lub pojedynczy kolor podstawowy.
Testowanie poszczególnych kolorów
Aby sprawdzić, czy każdy kolor (czerwony, zielony i niebieski) działa, musisz użyć kontrolera lub mikrokontrolera. Częstym sposobem jest użycie tablicy Arduino, która jest łatwa do zaprogramowania i szeroko dostępna.
- Podłącz moduł do kontrolera: Użyj przewodów skorupy, aby podłączyć czerwone, zielone i niebieskie piny modułu do odpowiednich pinów wyjściowych na kontrolerze. Podłącz także bleń uziemienia modułu do szpilki uziemienia kontrolera.
- Napisz prosty program: Jeśli używasz Arduino, możesz napisać prosty program do kontrolowania intensywności każdego koloru. Na przykład możesz zacząć od ustawienia czerwonej diody LED do pełnej jasności, jednocześnie trzymając zielone i niebieskie diody LED. Następnie sprawdź, czy moduł emituje czyste czerwone światło. Powtórz ten proces dla zielonego i niebieskiego.
Oto podstawowy przykład kodu Arduino do przetestowania czerwonej diody LED:
int redpin = 9; void setup () {pinMode (RedPin, wyjściowe); } void loop () {analogwrite (Redpin, 255); // Ustaw czerwony prowadzony do opóźnienia pełnej jasności (5000); // poczekaj na 5 sekund}Sprawdzanie mieszania kolorów
Jedną z kluczowych cech modułów RGB 4LED jest ich zdolność do mieszania kolorów. Aby to przetestować, możesz zmodyfikować program Arduino, aby stopniowo zmienić intensywność różnych kolorów. Na przykład możesz zwiększyć intensywność czerwieni, jednocześnie zmniejszając intensywność zieleni. Moduł powinien wyświetlać płynne przejście kolorów, na przykład od czerwonego - pomarańczowego do czystego czerwieni.
Napięcie pomiarowe i prąd
Użyj multimetru do pomiaru napięcia i prądu w module. Podłącz multimetr równolegle, aby mierzyć napięcie i szeregowo, aby pomiar prąd. Porównaj zmierzone wartości ze specyfikacjami podanymi w arkuszu danych modułu. Jeśli wartości są znacząco różne, może to wskazać problem z modułem lub zasilaczem.
Testowanie w różnych środowiskach
Dobrym pomysłem jest również przetestowanie modułu w różnych środowiskach. Na przykład przetestuj go w ciemnym pokoju, aby lepiej obserwować dokładność kolorów i jasność. Możesz również przetestować go w wilgotnym lub lekko zakurzonym środowisku, aby sprawdzić, czy może wytrzymać te warunki.

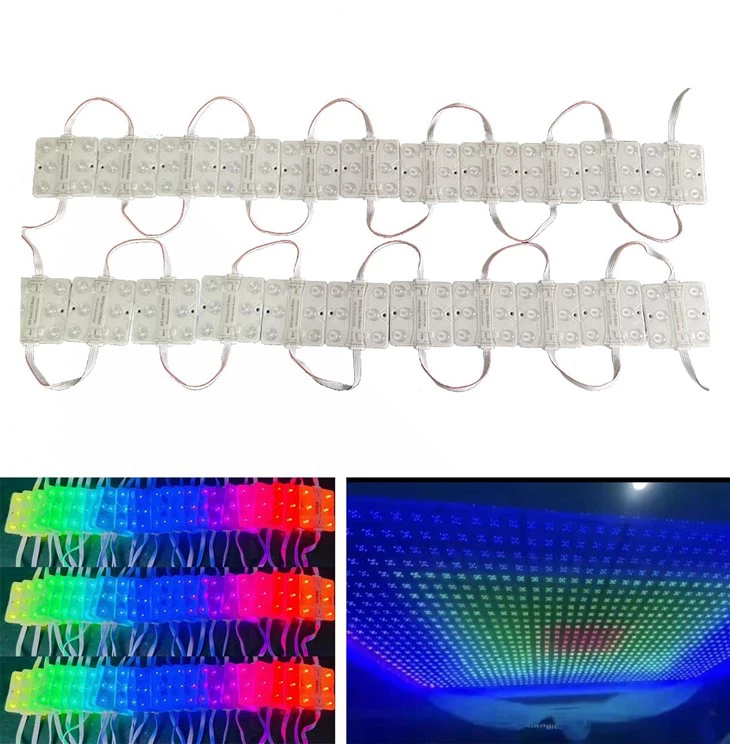

Jeśli interesuje Cię bardziej trwałe moduły LED RGB, sprawdź naszeIP68 Wodoodporny kwadratowy moduł LED światła, który został zaprojektowany do pracy w trudnych środowiskach zewnętrznych.
Testowanie aplikacji do znaków znaków
Jeśli planujesz użyć modułów RGB 4LED dla skrzynek znaków, możesz sprawdzić naszeWodoodporny moduł LED do skrzynki znakowej. Moduły te są specjalnie zaprojektowane w celu zapewnienia jednolitego oświetlenia i są łatwe w instalacji.
Testowanie modułów wysokiego napięcia
Dla tych, którzy potrzebują modułów wyższych napięć, takich jakModuł oświetlenia LED 220V 2WProces testowania jest nieco inny. Musisz użyć zasilania o wysokim napięciu i podjąć dodatkowe środki bezpieczeństwa. Przed próbą przetestowania tych modułów upewnij się, że znasz wysokie procedury bezpieczeństwa elektrycznego napięcia.
Rozwiązywanie problemów
Jeśli napotkasz jakiekolwiek problemy podczas procesu testowania, oto kilka typowych problemów i rozwiązań:
- Moduł nie rozświetla się: Sprawdź połączenia zasilania, upewnij się, że napięcie jest prawidłowe i sprawdź, czy przewody zworki są odpowiednio podłączone.
- Nieprawidłowe kolory: Może to wynikać z błędu programowania lub problemu z samym modułem. Podwójnie - Sprawdź kod Arduino i spróbuj zresetować moduł.
- Migoczące światła: Pliczające światła mogą wskazywać na problem z zasilaczem lub luźnym połączeniem. Sprawdź zasilacz pod kątem wahań i upewnij się, że wszystkie połączenia są bezpieczne.
Wniosek
Testowanie modułów RGB 4LED jest ważnym krokiem, aby upewnić się, że działają prawidłowo. Postępując zgodnie z tymi krokami, możesz szybko zidentyfikować wszelkie problemy i podjąć odpowiednie działania. Niezależnie od tego, czy jesteś hobbystą, czy profesjonalistą, posiadanie odpowiednio działającego modułu RGB 4LED ma kluczowe znaczenie dla twoich projektów oświetleniowych.
Jeśli chcesz kupić moduły RGB 4LED lub masz pytania dotyczące testowania lub ich użycia, skontaktuj się z nimi. Jesteśmy tutaj, aby pomóc Ci we wszystkich twoich potrzebach oświetleniowych i możemy pomóc w znalezieniu idealnego modułu dla twojego projektu.
Odniesienia
- Podręcznik oświetlenia LED
- Dokumentacja Arduino
